- Hygiene report -
Číslo základnové
stanice Site No. |
HLIB1GC |
Název základnové
stanice Site Name |
Libřice |
Projektant Planning Contractor |
Prague Wireless Group |
Zpracovatel Elaborated by |
Ing. Assen Nikolov |
Tato hygienická zpráva je zpracována dle Vyhlášky č.408/1990 Sb. Ministerstva zdravotnictví ČR o ochraně zdraví před nepříznivými účinky elektromagnetického záření pro obyvatelstvo.
Situace
Základnová stanice (ZS) je tvořena kontejnerem s technologickým zařízením a následujícími zdroji vvf záření, které budou umístěny na
příhradové ocelové konstrukci:
3x koncové zařízení ZS radiotelefonu GSM pracující v pásmu 900 MHz - antény směrované do azimutů 90°, 180°, 330°;
4x zařízení koncové stanice radioreléové trasy (rr) pracující v pásmu 38 GHz - anténa směrovaná do azimutů 0°, 90°, 180°, 270°.
ZS bude umístěna na nezastavěné ploše parcely č. 429/3, katastrální území
Libřice, obec Libřice, okres Hradec Králové.
Parametry jednotlivých zdrojů záření
GSM 1 | GSM 2 | GSM 3 | rr | |
Kmitočtové pásmo | 900 MHz | 900 MHz | 900 MHz | 38 GHz |
Výkon | 20 W | 20 W | 20 W | 83 mW |
EIRP | 1262 W | 1262 W | 1262 W | 2085 W |
Typ antény | Kathrein 739624 | Kathrein 739624 | Kathrein 739624 | PS 0,6 m |
Zisk antény | 18 dBi | 18 dBi | 18 dBi | 44 dBi |
Elevace | 2° | 2° | 2° | 0° |
Šířka svazku | 65° (7°) | 65° (7°) | 65° (7°) | 2° |
Azimut | 90° | 180° | 330° | 0°, 90°, 180°, 270° |
Výška antény nad terénem | 35 m | 35 m | 35 m | 33 m |
Doba provozu | 24 h | 24 h | 24 h | 24 h |
Normované hodnoty elektromagnetického záření
Podle vyhlášky MZ ČR č.408/1990 Sb. v pásmu nad 300 MHz platí nejvyšší přípustná denní hodnota ozáření obyvatelstva při 24 h. expozici
Wso = 0,12 mW/cm2 z toho Skonstatní = 0,05W/m2 .
Mezní hodnota, která nesmí být nikdy překročená je
Smezní = 2,5 W/m2 .
Pro zaměstnance jsou tyto hodnoty
Skonstantní = 1,0 W/m2 a Smezní= 26,5 W/m2.
Vypočtené hodnoty elektromagnetického záření
Pro výše uvedené jednotlivé zdroje záření leží hranice zóny překračující normu v horizontální a ve vertikální rovině ve směru vyzařování v následujících vzdálenostech:
GSM 1 | GSM 2 | GSM 3 | ||
Pro obyvatelstvo | v horizontální rovině | 44,8 m | 44,8 m | 44,8 m |
ve vertikální rovině | 4,3 m | 4,3 m | 4,3 m | |
Pro zaměstnance | v horizontální rovině | 10,0 m | 10,0 m | 10,0 m |
ve vertikální rovině | 1,0 m | 1,0 m | 1,0 m |
Pro parabolickou anténu o průměru 0,6 cm pro frekvenci 38 GHz má zóna překračující normu tyto maximální rozměry
Lmax = 35 m a Rdmax = 0,5 m .
V blízkosti plánované ZS se nacházejí následující budovy kde by přicházel v úvahu dlouhodobý pobyt obyvatelstva:
Azimut [°] |
Výška [m] |
Vzdálenost [m] |
Hustota
výkonu [W/m2] |
Plnění
normy [%] |
0 | 7 | 66 | 0,0002 | 0,4 |
0 | 5 | 125 | 0,0001 | 0,3 |
0 | 5 | 160 | 0,0000 | 0,0 |
20 | 5 | 50 | 0,0001 | 0,1 |
20 | 5 | 86 | 0,0000 | 0,1 |
20 | 5 | 125 | 0,0001 | 0,1 |
20 | 5 | 164 | 0,0000 | 0,0 |
50 | 5 | 18 | 0,0001 | 0,3 |
50 | 5 | 62 | 0,0000 | 0,0 |
50 | 5 | 108 | 0,0001 | 0,1 |
50 | 5 | 158 | 0,0000 | 0,0 |
50 | 5 | 205 | 0,0000 | 0,1 |
80 | 5 | 40 | 0,0002 | 0,3 |
80 | 5 | 22 | 0,0002 | 0,4 |
90 | 5 | 65 | 0,0001 | 0,2 |
Provoz
Provoz stanice je automatický, bezobslužný. Možnost profesionální expozice připadá v úvahu při kontrolní činnosti, opravách nebo údržbě v blízkosti antén. Pro tyto práce musí dodavatel technologie zpracovat provozní řád.
Podmínkou pro správnou funkci mikrovlnného spoje je vzájemná přímá viditelnost koncových stanic a je tedy nemožné aby byl hlavní paprsek směrován na nějakou překážku nebo aby byl spoj přerušen vstupem neznalé osoby před anténu.
Před uvedením do trvalého provozu musí být provedeno kontrolní měření vyzařování a ověření uvedeného výpočtu.
Závěr
Zařízení pracuje v sleeping režimu, výpočet vycházel z maximálních hodnot. Hodnota maximální výkonové hustoty bude překročena ve směru azimutu radioreléového spoje. Bezpečnostní oblast před anténními jednotkami zůstává ve volném terénu nad střechami domů mimo dosah osob. Negativní vliv elektromagnetického záření je tedy polohami antén eliminován a ochranná hygienická pásma nezasahuji do prostupů, kde by přicházel v úvahu trvalý nebo dlouhodobý pobyt obyvatelstva.
Ze shora uvedených skutečností a výpočtů je možno konstatovat, že základnová stanice mobilních telefonů bude splňovat v plném rozsahu podmínky dané vyhláškou 408/1990 Sb. MZ ČR při rádiovém pozadí do 99% z normy.
V Praze, dne 3. května 2001. Dipl. Ing. Assen NIKOLOV
Přílohy

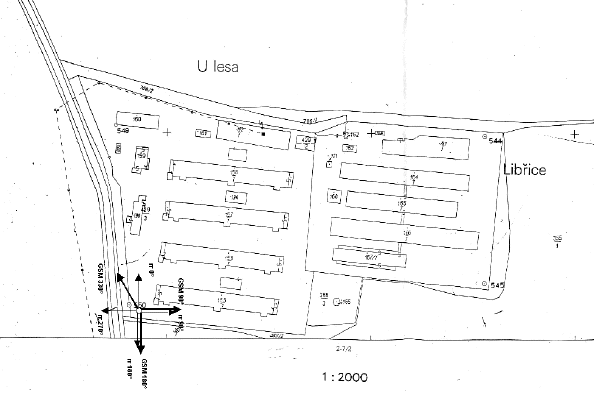

1. Snímek z katastrální mapy
2. Graf: Výkonová hustota v azimutu 90° v závislosti na vzdálenosti ve výšce 1,6 m nad zemí

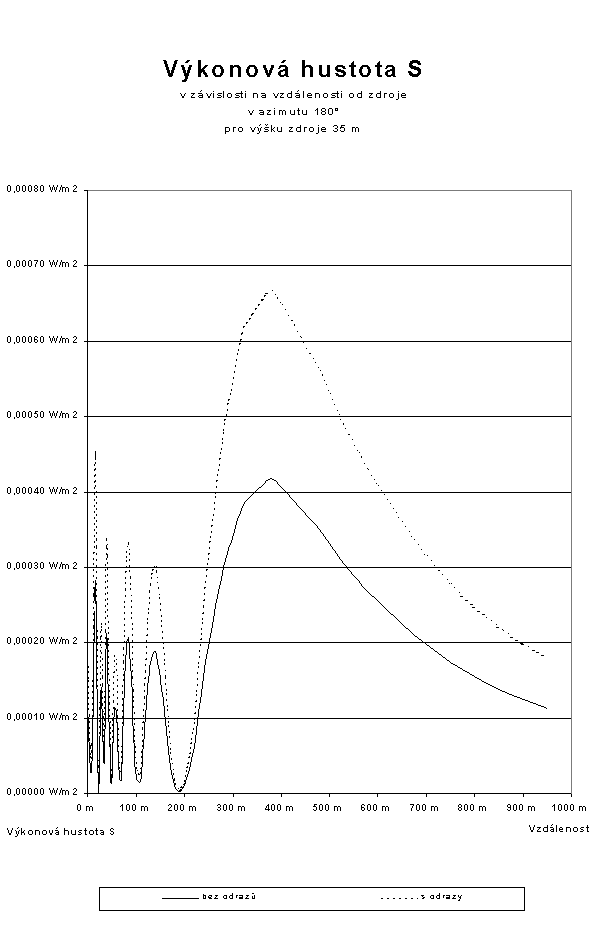

3. Graf: Výkonová hustota v azimutu 180° v závislosti na vzdálenosti ve výšce 1,6 m nad zemí

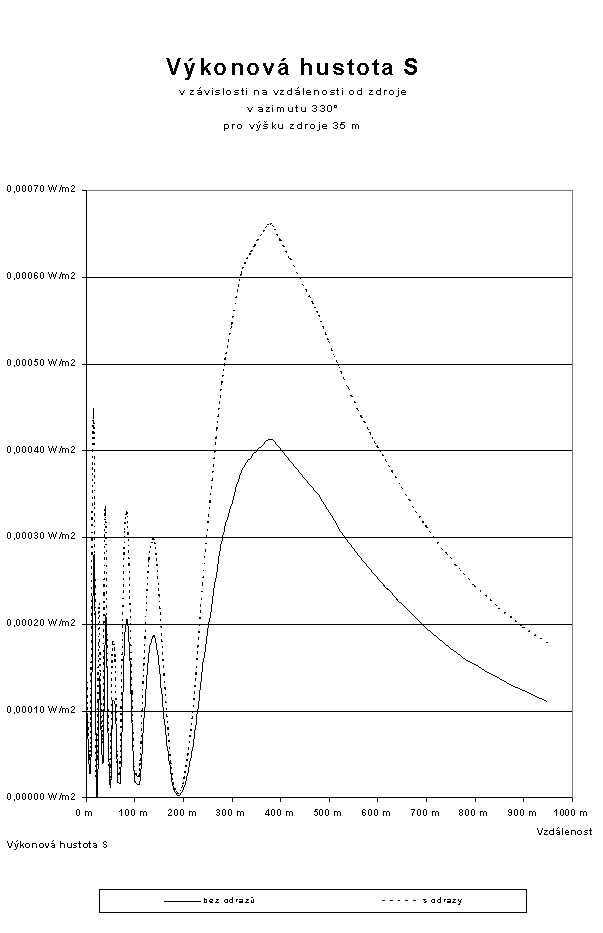

4. Graf: Výkonová hustota v azimutu 330° v závislosti na vzdálenosti ve výšce 1,6 m nad zemí

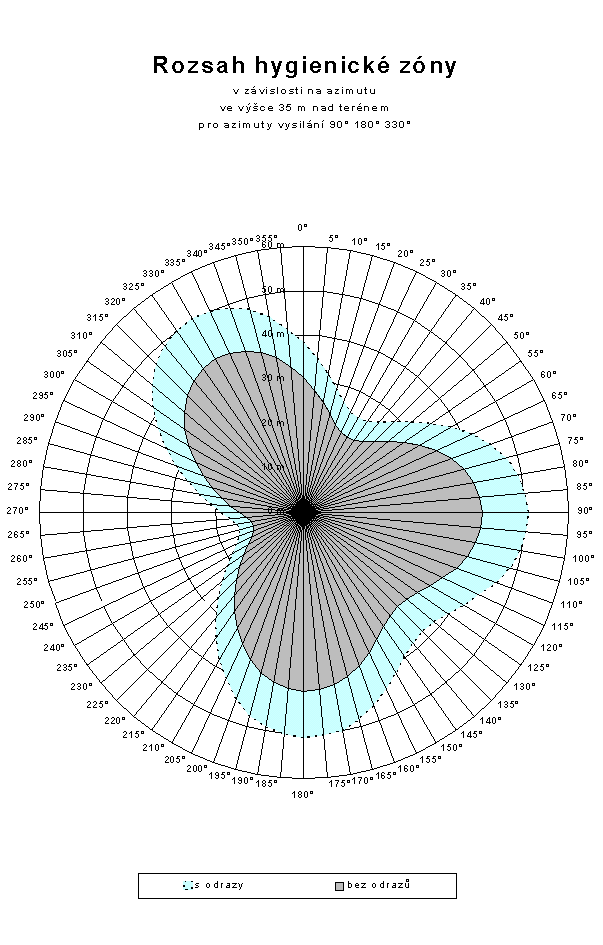

5. Graf: Rozsah hygienické zóny v závislosti na azimutu ve výšce zdroje vvf

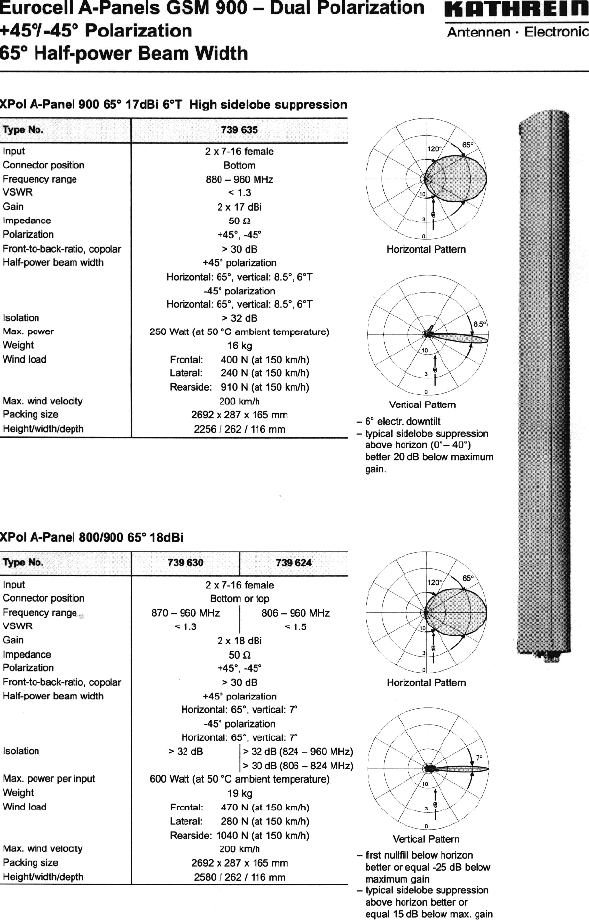

6. Technické parametry antén.
